مختصری راجع به بردهای تیکان تلویزیونهای LCD , LED :

برد تیکان تلویزیون وظیفه کنترل زمان بندی ویدئو و سیگنال های همگام ارسال شده به پنل را بر عهده دارد. بخش برد تیکان سیگنال ویدئویی را از مین برد دریافت می کند و سیگنال زمانی مورد نیاز برای متحرک سازی پیکسل های کریستال مایع روی پنل را خروجی می دهد. این سیگنال‌های زمان‌بندی شامل سیگنال‌های همگام‌سازی افقی و عمودی (همگام‌سازی) هستند که موقعیت و مدت هر نوار نمایشگر و فریم را کنترل می‌کنند.

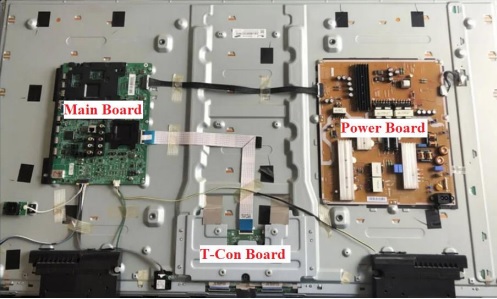

شکل بالا مکان قرار گرفتن برد تیکان را نشان میدهد.

برد تیکان همچنین عملکردهای دیگری مانند تنظیم نور پس زمینه، جداسازی سیگنال های ویدئویی کامپوزیت و انجام کالیبراسیون تصویر مطابق با صفحه نمایش را انجام می دهد. به عنوان یک واسطه بین برد اصلی و صفحه نمایش عمل می کند و سیگنال های ویدئویی دیجیتال را به سیگنال های آنالوگ تبدیل می کند که می تواند توسط پنل نمایشگر استفاده شود و بالعکس. به طور کلی برد T-CON نقش مهمی در تضمین کیفیت تصویر نمایش داده شده بر روی صفحه تلویزیون دارد.

صفحه نمایش همه تلویزیونهای LED به دو بخش چپ و راست تقسیم می شود. هر بخش مجدداً به بخش های کوچکتر تقسیم میشود و هر یک از این بخش ها به صورت یک نوار عمودی توسط یک فلت COF کنترل میشود. پس در واقع باید صفحه نمایش تلویزیون را به چند بخش عمودی تقسیم کنیم که هر بخش توسط یک فلت COF کنترل میشود. وظیفهی برد تیکان، پردازش سیگنال همه این فلتها و زمانبندی صحیح ارسال سیگنال به بخش های مختلف عمودی و افقی میباشد. برد تیکان، از سه بخش، Control Timing، آی سیهای مبدل-DC to DC و مدار گاما تشکیل شده است. زمانیکه تلویزیون روشن میشود، پردازنده اصلی که روی برد اصلی قرار دارد سیگنال On-Panel را ارسال میکند، و اجازه ورود ولتاژ 12 ولت به ورودی به برد تیکان داده میشود ( از طریق VCC_Panel ) بزای اتقال ولتاژ از طریق کابل LVDS ولتاژ 12 ولت ورودی تیکان یا همان VCC به تیکان میرسد.

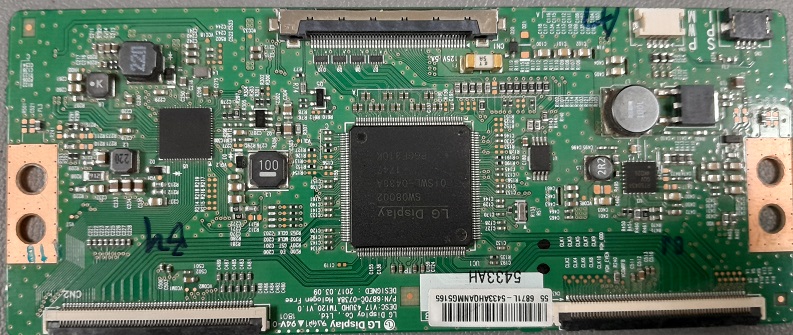

شکل زیر یک نمونه برد تیکان تولید شرکت LG رانمایش میدهد

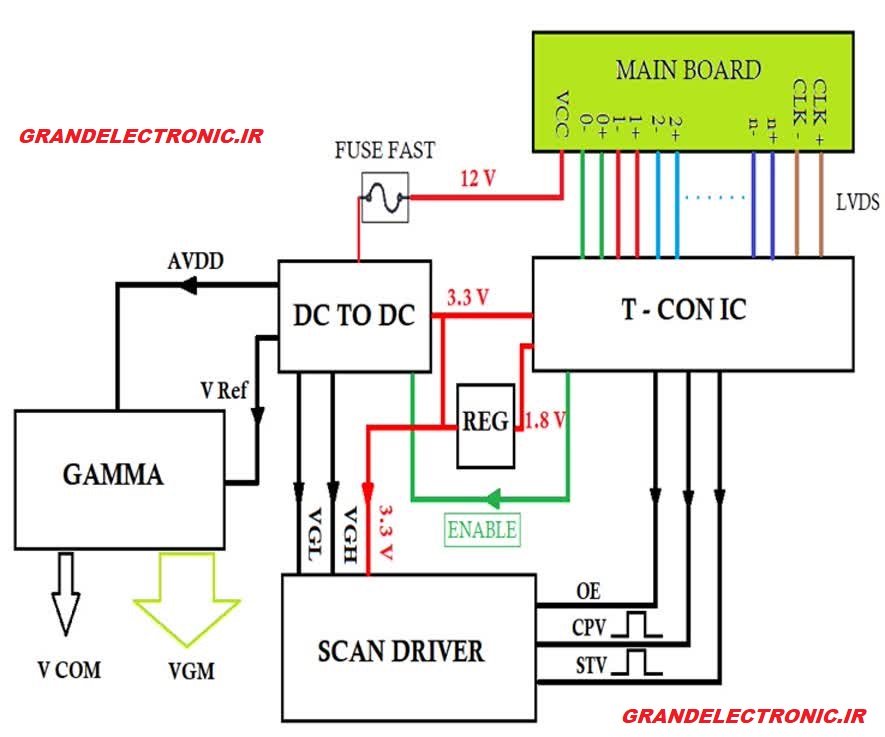

برای درک بهتر سخت افزار بردتیکان به بلوک دیاگرام تهیه شده ذیل توجه کنید:

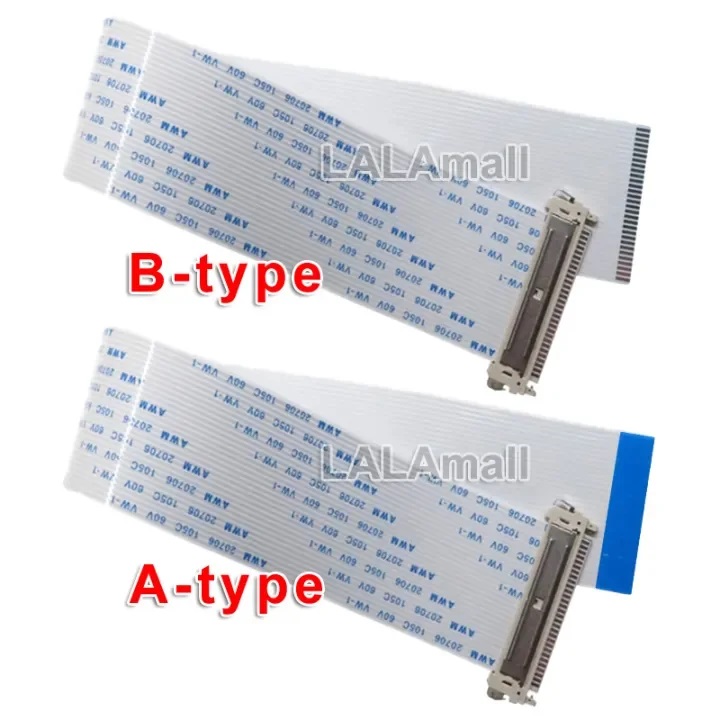

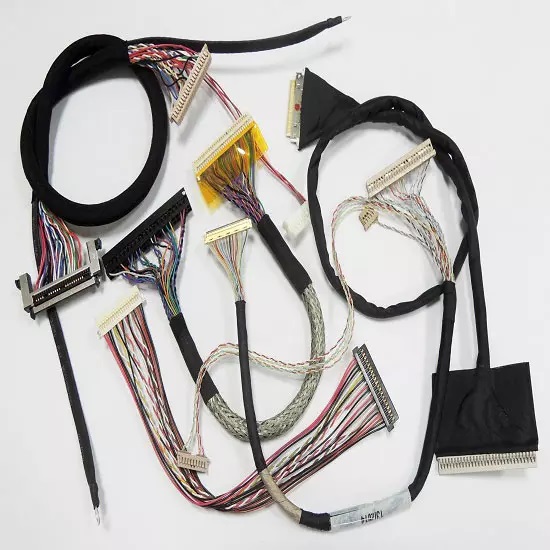

ولتاژ 12 ولتی که از طریق مین برد و یکی از سیمهای کابل LVDS به برد تیکان میرسد بوسیله یک فیوز محافظتی به مدار DC to DC میرسد و ولتاژهای مختلقی از آن ساخته می گردد همچنین قسمت DC to DC دارای یک فعالساز است که توسط آی سی تیکان کنترل می گردد.برای اتصال برد تیکان به مین برد از کابل LVDS استفاده می گردد در تصاویر زیر چند نمونه کابل LVDS قابل مشاهده است

هنگام ارسال اطلاعات آنها بصورت زوج سیم ارسال می گردند و هر دیتا با قرینه اش (سیگنال منفی) ارسال می گردد تا در صورتیکه نویز و یا اعتشاشی حین ازسال بروز کرد به عنوان دیتا در نظر گرفته نشود.

پایان قشمت اول - ادامه دارد ...
